様式7-1 太陽光発電システム入力シート¶

『様式7-1．（効率化）太陽光発電システム』入力シートには、太陽光発電システムの仕様が記載されている図面より、太陽光電池の種類やアレイのシステム容量等を入力する。

なお、太陽光発電設備が住宅共用部と非住宅建築物に跨がって設置される場合は、

１）まず、建築研究所ホームページで公開されている「住宅共用部分における太陽光発電設備の評価（平成25 年省エネルギー基準に準拠した算定・判断の方法及び解説 Ⅰ非住宅建築物（第二版）p328）」に従い、住宅共用部の自己消費量を求める。

２）総発電量から住宅共用部の自己消費量を引いた値を非住宅部分へ供給される発電分とする。とすることを基本とする。

また、同一敷地内にある別の建築物に太陽光発電設備を設け、電源系統が同一であり、売電をしない場合は、次のように評価を行う。

イ）計算対象建築物のみに発電電力が供給される場合

全ての太陽光発電設備が計算対象建築物に寄与すると考え、全システム容量の値を入力する。

ロ）計算対象建築物以外にも発電電力が供給される場合

全システム容量を年間電力消費量（計算値）もしくは延べ面積で按分した値を計算対象建築物に寄与するシステム容量と考え、この値を入力する。

ただし、太陽光発電設備が設置されていても、この様式 7-1 を作成せず、太陽光発電設備がないものとして審査・検査を受けることも可能である。この場合は、太陽光発電設備による省エネルギー効果は設計⼀次エネルギー消費量に⼀切反映されない。

太陽光発電システム入力シートの様式¶

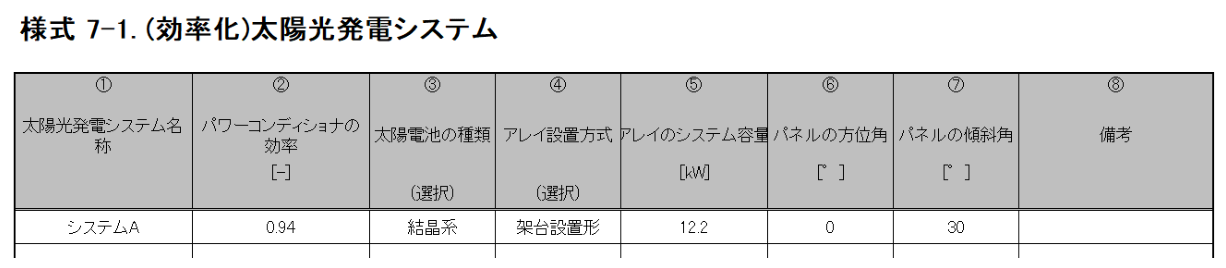

『様式7-1．（効率化）太陽光発電システム』入力シートを図7-1-1に示す。

図7-1-1 『様式7-1．（効率化）太陽光発電システム』入力シート

『様式7-1．（効率化）太陽光発電システム』入力シートの入力項目と入力方法を次に示す。なお、各入力項目の前にある丸数字は、図7-1-1 の最上部にある丸数字と対応している。

太陽光発電システムの名称を文字列で入力する。なお、エネルギー消費性能計算プログラム（非住宅版）では、この名称で各システムを識別しているため、名称の重複がないように入力すること。

表7-1-1 太陽電池の種類

選択肢	適用
結晶系	半導体材料として単結晶シリコン、多結晶シリコンを用いた太陽電池
結晶系以外	半導体材料として単結晶シリコン、多結晶シリコン以外を用いた太陽電池

表7-1-2 アレイ設置方式

選択肢	適用
その他	下記以外（建材一体型や壁面設置等）。
架台設置形	太陽電池モジュールを屋根と空隙を設けて間接に設置した太陽電池アレイで、屋根置き形以外のもの。
屋根置き形	太陽電池モジュールを屋根と平行に空隙を設けて間接に設置したもの。

太陽電池アレイのシステム容量を入力する。
太陽電池アレイのシステム出力が不明な場合は、当該アレイを構成する全ての太陽電池モジュールの一枚あたりの標準太陽電池モジュール出力の合計を、太陽電池アレイのシステム容量として入力してもよい。
太陽電池アレイとは太陽電池モジュールまたは太陽電池パネルを機械的に一体化し、結線した集合体のことである。設置した太陽電池アレイのシステム容量(単位 kW)は次の方法で確認し入力する。

1) JIS C8951「太陽電池アレイ通則」の測定方法に基づき測定され、JIS C8952「太陽電池アレイの表示方法」に基づいて表示された「標準太陽電池アレイ出力」が確認できる場合はその値を入力する。

2) 標準太陽電池アレイ出力が記載されていない場合は、製造業者の仕様書又は技術資料などに表7-1-3のJIS等に基づいて記載された太陽電池モジュールの一枚あたりの標準太陽電池モジュール出力の値の合計値を入力する。

表7-1-3 太陽電池モジュールの一枚あたりの標準太陽電池モジュール出力

太陽電池の種類	条件
結晶系太陽電池	JIS C 8918、JIS C 8990 または IEC 61215
結晶系以外の太陽電池アモルファス太陽電池他多接合太陽電池	JIS C 8991 またはIEC 61646
アモルファス太陽電池他	JIS C 8939
多接合太陽電池	JIS C 8943
