様式4 照明入力シート¶

『様式4．（照明）照明』入力シートには、照明設備の仕様が記載されている電気設備図（照明器具表、平面図、照明制御図等）より、照明設備が設置されている室及び、照明器具の仕様（器具型式・名称、定格消費電力、台数）や照明制御方法を入力する。

照明入力シートの様式¶

『様式4．（照明）照明』入力シートの様式を図4-1-1に示す。

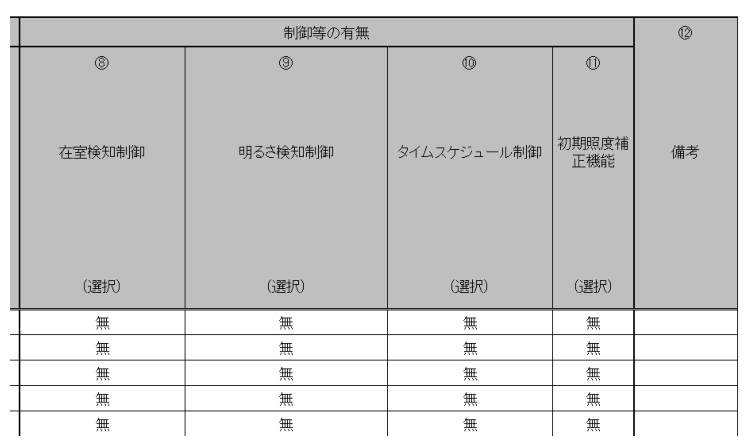

図4-1-1 『様式4．（照明）照明』入力シート

･･（下へ続く）

照明入力シートの入力項目と入力方法¶

『様式4．（照明）照明』入力シートの入力項目と入力方法を次に示す。なお、各項目名の前にある丸数字は、図4-1-1の最上部にある丸数字と対応している。

① 階・室名・建物用途・室用途・室面積・階高・天井高¶

図1-2-1『様式1（共通）室仕様』入力シートの様式で入力した室の中から照明計算対象室の階、室名等を転記する。全角・半角の違いも識別されるため注意すること。
これらの情報は、大文字、小文字、スペース等すべてが図1-2-1『様式1（共通）室仕様』入力シートの様式の情報と同一でなければならない。ただし、室の並び順は異なっても良い。
同じ室に2種類以上の照明器具が設置されている場合や導入される制御の種類が部分的に異なる場合は、照明器具の仕様や制御の種類を並べて記し、一番上の器具についてのみ階や室名等を入力して、他の器具については階や室名等を空欄とする。
庇下部に付いている照明設備を評価する場合は、庇部分の水平投影面積を室面積として入力する。

②③ 室の間口・室の奥行¶

室指数による補正を行う場合のみ入力する。単位はｍである。
②③を空欄として、④室指数のみを入力しても良い。
室形状が矩形（長方形）の場合、窓を正面とした室の横幅を間口とし、窓からの離隔距離を奥行とする（図4-1-2）。
なお、「室の間口」×「室の奥行」≒「室面積」となるが、厳密に室面積と一致しなくても問題はない。

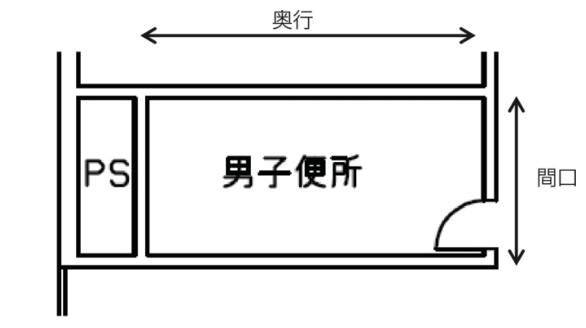

図4-1-2間口と奥行きの例

④ 室指数¶

室指数による補正を行う場合のみ入力を行う。
②③で間口と奥行を入力した場合は、本欄は空欄で構わない。直接室指数を指定する場合のみ④に値を入力する。
室指数は次の式で算出し、数値で入力する（小数第4位を切り捨てし、小数第3位までの入力とする）。作業面の高さは、室用途に応じて適切な値を設定して良い。なお、②③で間口と奥行を入力した場合はエネルギー消費性能計算プログラム（非住宅版）の中で室指数を自動計算するが、その際の作業面高さは室用途によらず一律0mとしている。
- a）室が矩形（長方形）の場合

室指数＝室面積/（室の間口寸法＋室の奥行寸法）×（天井高－作業面の高さ）

- b）室が矩形（長方形）でない場合

室指数＝室面積/（室の外周長さ÷２）×（天井高－作業面の高さ）

⑤ 機器名称¶

設計図の照明器具表に記載されている記号や公共用施設照明器具の名称、または照明器具メーカーの型番などを文字列で入力する。
計算には使用されないが、審査時に図面との照合を行う際に必要な情報であり、必ず入力すること。

⑥ 定格消費電力¶

各照明器具の1 台あたりの消費電力（安定器も含めた入力値）を数値で入力する。単位はW/台である。
照明器具の消費電力とは、JIS C 8105-3「照明器具−第3部：性能要求事項通則」で規定された方法により測定された値であることを基本とする。
蛍光灯器具、HID器具、白熱灯器具、LEDについては、（一社）日本照明工業会による「ガイド114-2012：照明エネルギー消費係数算出のための照明器具の消費電力の参考値」に記載されている数値を用いてもよい。

⑦ 台数¶

照明器具の設置台数を数値で入力する。

⑧ 制御等の有無（在室検知制御）¶

在室検知制御を採用している場合は、表4-1-1「在室検知制御」の選択肢から制御方式を選択し、その名称を文字列で入力する。制御を採用していない場合は「無」を入力する。
「在室検知制御」は次の機能をもった自動制御システムのことである。

人感センサー等の検知機器により人の在・不在を感知し、在室時には点灯、不在時には消灯もしくは調光により減光する自動制御システムをいう。手動スイッチによる局所的な点滅・調光は対象としない。また、カードやルームキーによる在室検知制御は、入退室管理の目的で用いられることから、執務時間内の低減効果には寄与しないため、対象としない。

表4-1-1在室検知制御

選択肢	適用	係数
下限調光方式	連続調光タイプの人感センサーの信号に基づき自動で下限調光または点滅する方式	0.95
点滅方式	以下のいずれかに該当する方式・熱線式自動スイッチによって回路電流を通電/遮断することにより自動で点滅する方式・点滅タイプの人感センサーの制御信号に基づき自動で点滅する方式・器具に内蔵された点滅タイプの人感センサーの制御信号に基づき自動で点滅する方式	0.70
減光方式	以下のいずれかに該当する方式・段調光タイプの人感センサーの制御信号に基づき自動で減光する方式・器具に内蔵された段調光タイプの人感センサーの制御信号に基づき自動で減光する方式	0.80
無	上記以外。	1.00

⑨ 制御等の有無（明るさ検知制御）¶

明るさ検知制御を採用している場合は、表4-1-2「明るさ検知制御」の選択肢から選択し、制御名称を文字列で入力する。なお、制御を採用していない場合は「無」を入力する。
「明るさ検知制御」は次の機能をもった自動制御システムのことである。

明るさをセンサー等の検知機器により、室内の明るさの変動を検知し、室内が設定した明るさとなるよう照明の出力を調整する自動制御システムをいう。手動スイッチによる局所的な点滅・調光は対象としない。

「調光方式W15」、「調光方式W20」、「調光方式W25」を選択する場合は、開口率の算出根拠を示す必要がある。

「調光方式W15BL」、「調光方式W20BL」、「調光方式W25BL」を選択する場合は、自動制御ブラインドの要件を満たすことを設計図書に明記し、開口率及び自動制御ブラインドの敷設率の算出根拠を示す必要がある。

表4-1-2 明るさ検知制御

選択肢	適用	係数
調光方式	連続調光タイプの明るさセンサーの制御信号に基づき自動で調光する方式	0.90
調光方式BL	連続調光タイプの明るさセンサーの制御信号に基づき自動で調光し、自動制御ブラインドを併用する方式	0.85
調光方式W15	連続調光タイプの明るさセンサーの制御信号に基づき自動で調光する方式・開口率が15%以上であること。	0.85
調光方式W15BL	連続調光タイプの明るさセンサーの制御信号に基づき自動で調光、自動制御ブラインドを併用する方式・開口率が15%以上であること。・自動制御ブラインドの敷設率が50%以上であること。	0.78
調光方式W20	連続調光タイプの明るさセンサーの制御信号に基づき自動で調光する方式・開口率が20%以上であること。	0.80
調光方式W20BL	連続調光タイプの明るさセンサーの制御信号に基づき自動で調光、自動制御ブラインドを併用する方式・開口率が20%以上であること。・自動制御ブラインドの敷設率が50%以上であること。	0.70
調光方式W25	連続調光タイプの明るさセンサーの制御信号に基づき自動で調光する方式・開口率が25%以上であること。	0.75
調光方式W25BL	連続調光タイプの明るさセンサーの制御信号に基づき自動で調光、自動制御ブラインドを併用する方式・開口率が25%以上であること。・自動制御ブラインドの敷設率が50%以上であること。	0.63
点滅方式	以下のいずれかに該当する方式・連続調光タイプの明るさセンサーの制御信号に基づき自動で点滅する方式・自動点滅器の明るさ検知によって回路電流を通電/遮断することにより自動で点滅する方式・熱線式自動スイッチ（明るさセンサー付）の明るさ検知によって回路電流を通電/遮断することにより自動で点滅する方式	0.80
無	上記以外。	1.00

開口率の算出式は次のとおりとする。

開口率＝計算対象空間における開口部の面積の合計 [m2] ／計算対象空間の床面積 [m2] × 100

「計算対象空間」とは、外壁や内壁等で囲まれた１つの連続した空間であるとする。

開口部（壁面または屋根面にあり、屋外に面して開放が可能なもの又は光を透過する材料で作られているものに限る）の面積は、日本住宅性能表示基準の単純開口率における開口部の面積の算出に準じ、次によることとする（図4-1-3）。

a. 壁面または屋根面にある、鉛直開口部、上面を向き鉛直方向との傾きが0 度を超え45度以下の開口部、下面を向いている開口部の面積は、その垂直投影面積（サッシ部を含む）とする。

b. 屋根面にある、上面を向き鉛直面方向との傾きが45 度を超え90 度以下の開口部の面積は、その水平投影面積（サッシ部を含む）とする。

外界の光を室内に導光する装置（daylight device）については、その効果に関する検証が不充分であるため、当面の間、対象としない。

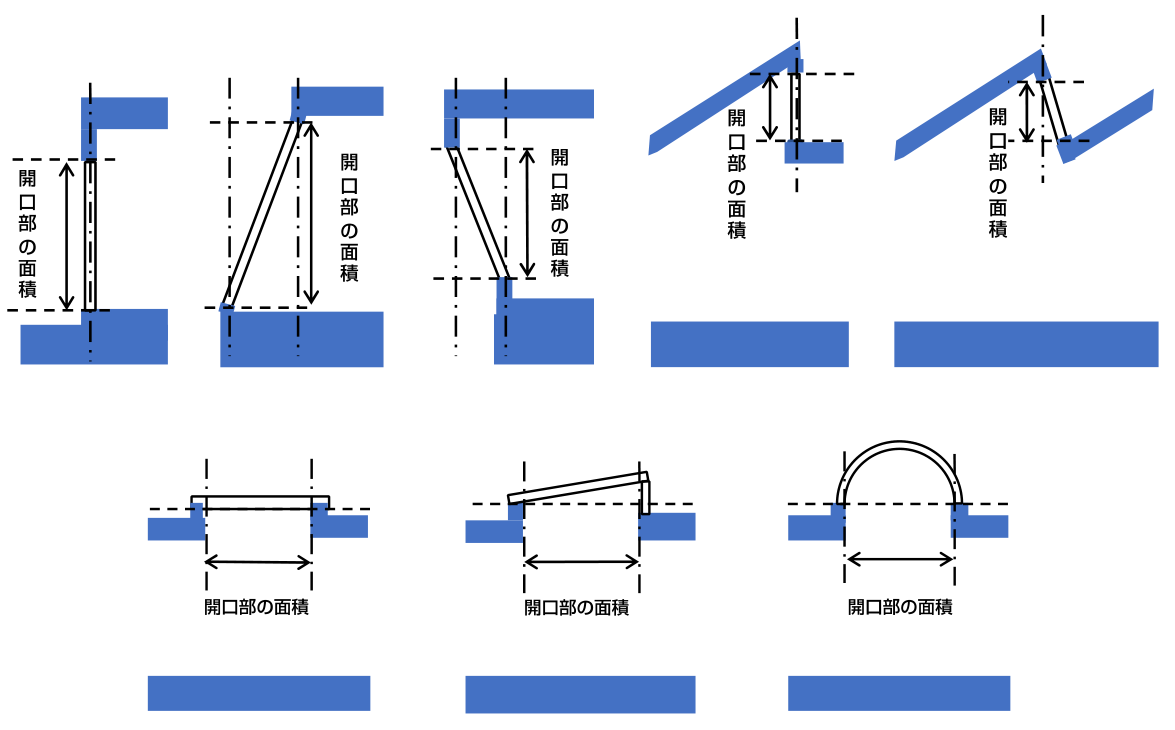

図4-1-3 開口部の面積の算出例

「自動制御ブラインド」とは、昼光を室内にできるだけ導入することで、より高い照明エネルギー消費量削減効果を得ることを目的として、晴天時には眩しさを防ぎつつ昼光を導入可能となるように、曇天時には最大限昼光を導入できるように、ブラインドのスラット角度を自動で制御することが可能なシステムのことである。
省エネ基準では、次のa.〜f.の要件を満たすものに限り、「自動制御ブラインド」として扱う。

a. 屋外に面した開口部に敷設する横型ブラインドであり、本体に電動機が付随すること。

b. ブラインドのスラット（羽根）の角度を10 度以下のステップ、または18 ステップ以上で調整する機能を有すること。

c. 建物位置（緯度・経度）、ブラインドが面する方位、太陽位置（高度・方位）から、晴天で直射日光がブラインドに当たる場合のスラットの保護角（直射日光を遮るための水平に対するスラット角度）を、１年を通じ10 分刻み以下で演算する機能を有していること。

d. 屋外照度、日射量、輝度のいずれかを計測する機器を有すること。

e. 屋外照度、日射量、輝度の計測値から算出した直射日光照度、法線面直達日射量、太陽の輝度のいずれかを用いて、晴曇判断（設定した閾値よりも大きい場合は晴天、閾値よりも小さい場合は曇天と判断）する機能を有していること。

f. 晴曇判断に基づいて決定されたスラットの角度に係わる制御信号をブラインド本体に付随する電動機に送る機能を有していること。

縦型ブラインドの自動制御については、横型ブラインドと同じシステムで制御可能であるが、現時点において横型ブラインドに比べ普及率が非常に少ないこと、また、エネルギー削減効果に関する根拠が不十分であることから、当面の間、評価の対象としない。
当該照明計算対象室における、開口部の面積の合計に対する自動制御ブラインドを敷設した開口部の面積の合計の割合[%]を、自動制御ブラインドの敷設率とする。

開口率を算出する際における「計算対象空間」と「様式１室仕様入力シート」で定義した室は、一致しない場合がある。これは、「様式１室仕様入力シート」の室は、照明だけではなく空調のゾーニング等も加味して決定されるからである。

（例）１つの空間をペリメータとインテリアに別々の空調機を設置する場合は、空間を２つに分けて、各々の空間を１つの室として入力しなければいけない。この場合、照明器具の入力（様式4）もペリメータとインテリアに分けて入力することが必要になる。この場合、様式4 にはペリメータとインテリアに分けて照明器具の仕様等を入力するが、上式の開口率を算出する際は、ペリメータとインテリアを１つの空間とみなして開口率を計算する（つまり、インテリアとペリメータで開口率は同じ値になる）。

入力例1：１つの空間が様式1 における１つの室となる場合

開口率 = 20/100 ×100 = 20%

入力例2：１つの空間がWeb プログラムにおける２つの室となる場合

※ インテリア側とペリメータ側で空調機が異なる場合を想定（ただし、インテリアとペリメータに間仕切りはない）

開口率は、室１も室２も 40/(180+20) ×100 = 20%

⑩ 制御等の有無（タイムスケジュール制御）¶

タイムスケジュール制御を採用している場合は、表4-1-3「タイムスケジュール制御」の選択肢から選択し、制御名称を文字列で入力する。なお、制御を採用していない場合は「無」を入力する。
「明るさ検知制御」は次の機能をもった自動制御システムのことである。

照明制御盤等であらかじめ設定された時刻に点滅、あるいは減光する自動制御システムをいう。手動スイッチによる人為的な点滅操作は対象としない。

表4-1-3 タイムスケジュール制御

選択肢	適用	係数
減光方式	予め設定された時間に応じて照明器具を減光する方式	0.95
点滅方式	予め設定された時間に応じて照明器具を点滅する方式	0.90
無	上記以外。	1.00

⑪ 制御等の有無（初期照度補正機能）¶

初期照度補正を採用している場合は、表4-1-4「初期照度補正機能」の選択肢から該当する仕様を選択し、採用していない場合は「無」を入力する。
初期照度補正制御とは、定格光束に保守率を乗じた光束で点灯を開始し、保守の期間ほぼ一定の光束を保つ機能をいう。なお機能の実装においては、点灯時間を記憶する器具内蔵タイマを用いるもの、あるいは明るさセンサー等による調光信号を用いるもののどちらかとする。

表4-1-4 初期照度補正機能

選択肢	適用	係数
タイマ方式(LED)	LED 照明器具を対象とした内蔵タイマにより光束を一定に保つ方式	0.95
タイマ方式(蛍光灯)	蛍光灯器具を対象とした内蔵タイマにより光束を一定に保つ方式	0.85
センサ方式(LED)	LED 照明器具を対象とした明るさセンサを用いて光束を一定に保つ方式	0.95
センサ方式(蛍光灯)	蛍光灯器具を対象とした明るさセンサを用いて光束を一定に保つ方式	0.85
無	上記以外。	1.00
