様式3-1 換気対象室入力シート

『様式３-1．（換気）換気対象室』入力シートには、空気調和設備以外の機械換気設備の仕様が記載されている空調換気設備図（機器表、系統図、平面図）より、各室に設置される換気設備に関する情報を入力する。

換気対象室入力シートの様式

『様式３-1．（換気）換気対象室』入力シートを図3-1-1に示す。

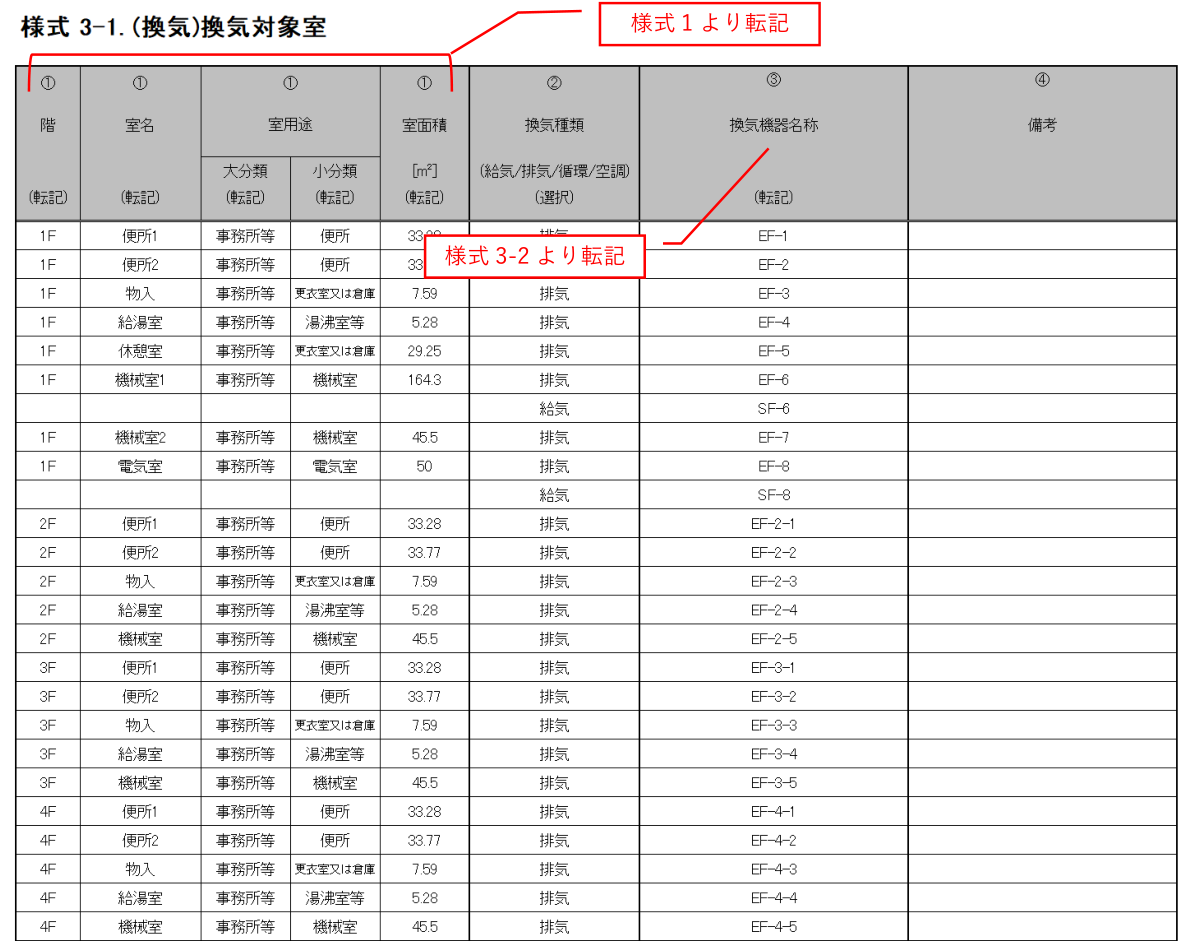

図3-1-1 『様式3-1．（換気）換気対象室』入力シート

換気対象室入力シートの入力項目と入力方法

様式3-1『換気対象室入力シート』の入力項目と入力方法を次に示す。なお、各項目名の前にある丸数字は、図3-1-1の最上部にある丸数字と対応している。

① 階・室名・建物用途・室用途・室面積

• 図1-2-1「様式1（共通条件）『室仕様入力シート』の様式」に入力した室の中から換気計算対象室の階、室名等を転記する。全角・半角の違いも識別されるため注意すること。
• これらの情報は、大文字、小文字、スペース等すべてが『室仕様入力シート』と同一でなければならない。ただし、室の並び順は異なっても良い。

② 換気種類

• 換気種類を表3-1-1「換気種類の選択肢」（給気、排気、循環、空調）から選択し、文字列で入力する。
• 例えば、電気室などの変圧器発熱負荷処理としてパッケージ型空調機を使用して冷房を行う場合は「空調」と入力する。また、厨房の調理器具からの発熱負荷処理空調機は「循環」、厨房給気の外気処理空調機は「給気」、厨房の排気送風機は「排気」とする。
• この種類は一次エネルギー消費量計算には用いられないが、審査者が図面と照合する際に必要となるので必ず記入すること。

表3-1-1換気種類の選択肢

選択肢	適用
給気	給気送風機
排気	排気送風機
循環	空気の拡散用の循環送風機
空調	電気室等の発熱のある室を空調機により冷房を行う場合

③ 換気機器名称

• 換気機器の名称を任意の文字列で入力する。
• 入力する名称は、様式３-2（換気）『給排気送風機入力シート』及び様式3-3（換気）『換気代替空調機入力シート』の換気機器名称と同一でなければならない。
• 1つの室に複数台の換気設備がある場合は、図3-1-1「様式3-1（換気）『換気対象室入力シート』の様式」の入力例に示すように、機器名称を並べて記し、一番上の機器についてのみ室名等を入力し、他の機器については空欄とする。
• 1つの機器が複数の室を換気する場合は、各室の③換気機器名称に同じ換気機器名称を入力する。
• 同じ仕様であっても物理的に異なる機器（異なる場所に設置されている等）である場合は、異なる換気機器名称を付けて入力すること。
